Считаем мощность, подбираем кабель и автоматы, разводим розетки и свет – так, чтобы проводка прошла проверку и не подвела зимой, когда разом включаются компрессор и обогреватель.
С чего начать: считаем нагрузку
Прежде чем покупать кабель, выпишите всё, что будет работать в гараже: свет, розетки, компрессор, сварочник, обогреватель. Сложите мощности тех приборов, что реально включаются одновременно, добавьте запас 20–30 процентов – это и есть расчётная нагрузка вводной линии.
Компрессор и сварка дают пусковые токи в разы выше номинала. Поэтому под мощного потребителя почти всегда выделяют отдельную линию со своим автоматом, а не вешают его на общую розеточную группу.
Выбор сечения кабеля
Сечение зависит от тока и длины линии. Базовый ориентир для меди: розетки – 2,5 мм², освещение – 1,5 мм², ввод и мощные линии считают отдельно по нагрузке. Алюминий в гараже лучше не использовать на коротких линиях – медь надёжнее на соединениях.
Не экономьте сечение «на глаз»: перегретый тонкий кабель – одна из частых причин пожаров в гаражах. Лучше заложить с запасом.

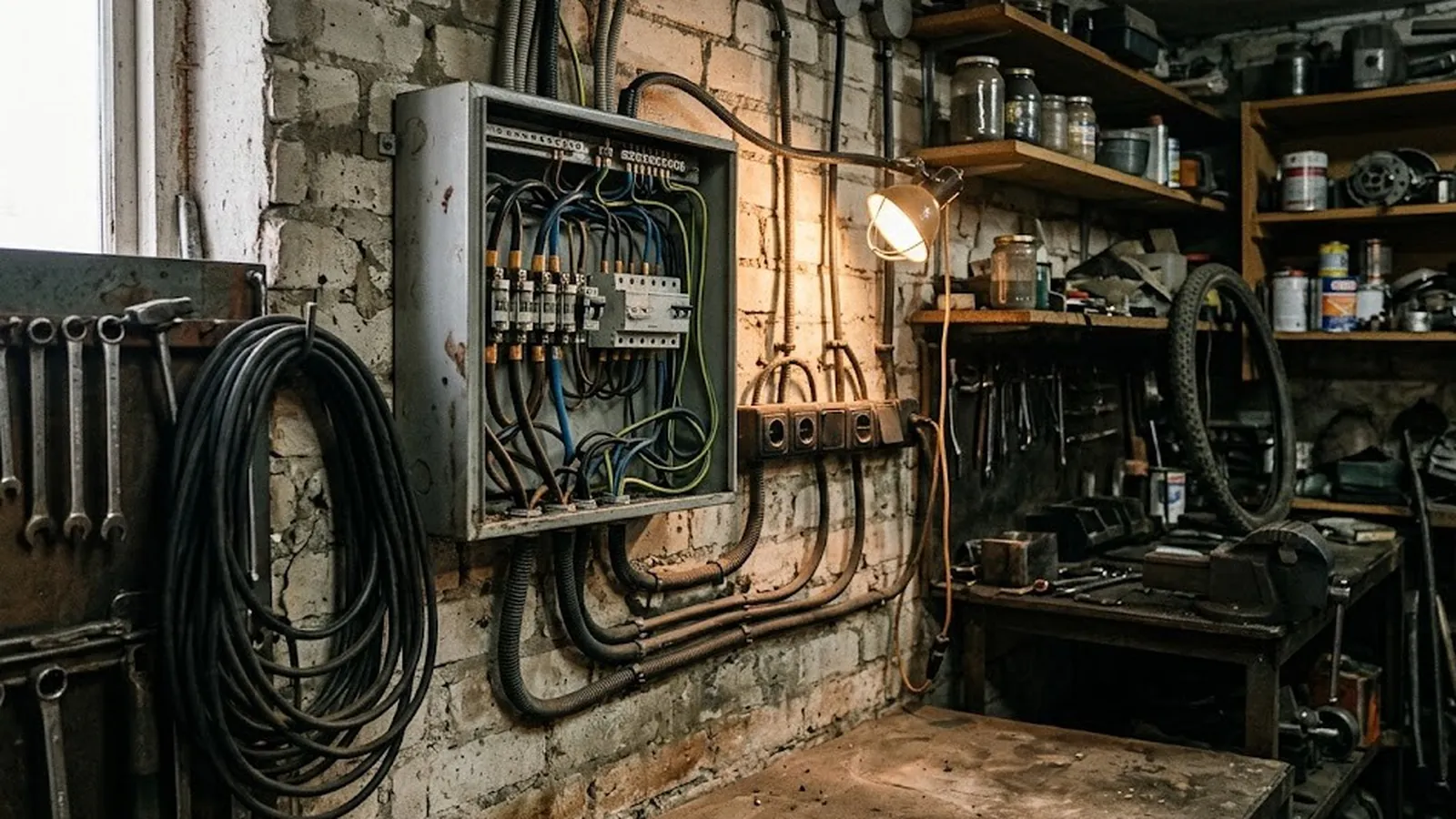

Щиток и автоматы
Поставьте отдельный щиток с вводным автоматом, УЗО и группами: свет, розетки, отдельная линия под мощную технику. Номиналы автоматов подбирают под сечение кабеля, а не наоборот – автомат должен защитить именно провод.

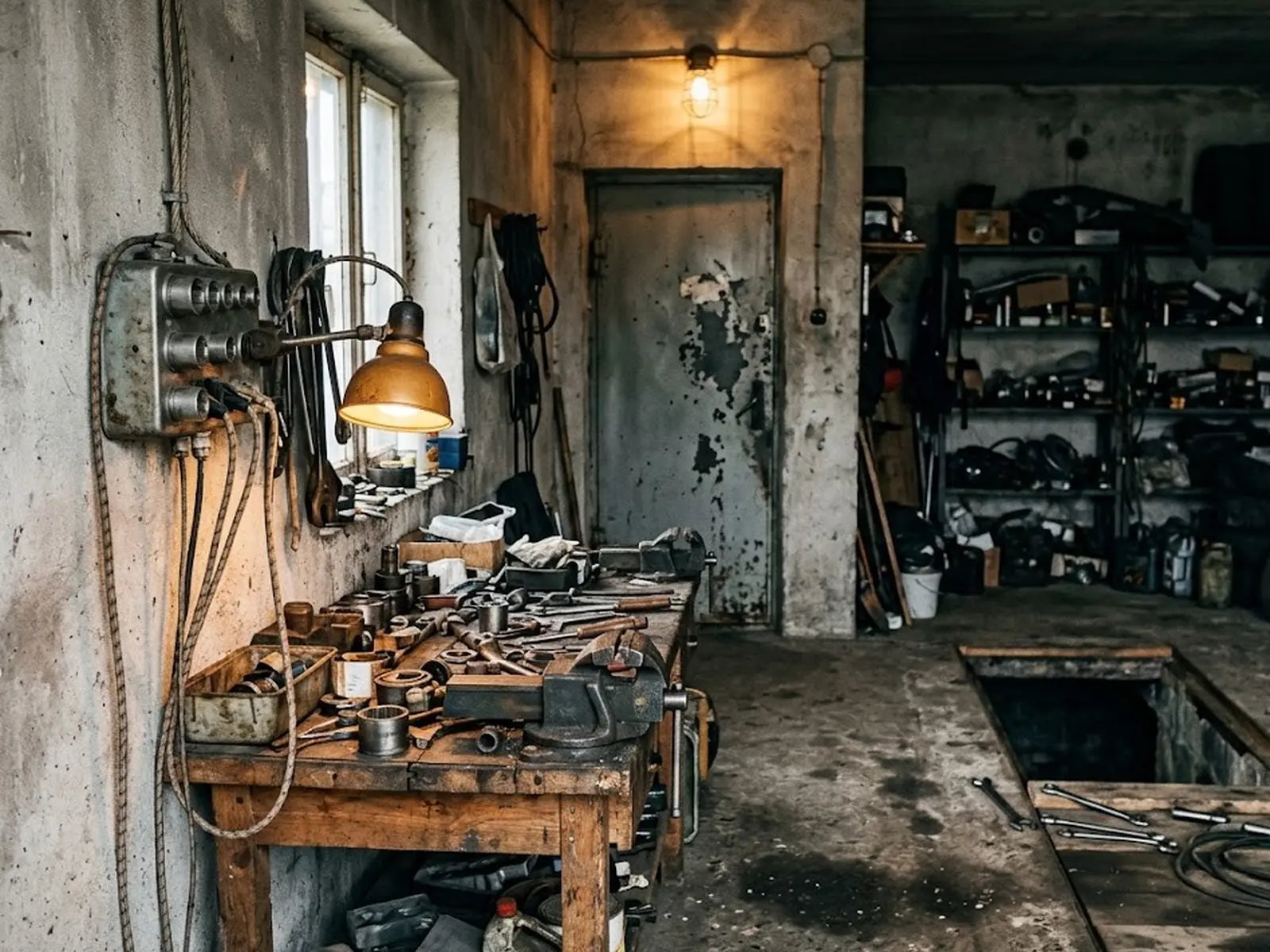

Розеточные группы и освещение
Розетки разнесите по зонам: у верстака, у ворот, у смотровой ямы. Свет делайте ярче, чем кажется нужным: на верстаке и в яме точно понадобится дополнительное освещение. Влагозащищённые корпуса (IP44 и выше) – обязательны для гаража.
Розеток делайте с запасом – их всегда не хватает: зарядки, электроинструмент, компрессор и лампа занимают все гнёзда разом. У верстака удобнее блок розеток на фартуке над столешницей (примерно 100–120 см от пола), а не внизу, где их зальёт и забрызгает. Все розетки должны быть с заземляющим контактом, а мощную технику лучше питать отдельной линией со своим автоматом.
Заземление и УЗО
Гараж – влажное помещение с металлом и инструментом под напряжением, поэтому заземление и УЗО здесь не опция, а необходимость. УЗО отключит линию при утечке тока раньше, чем вас ударит.
Частые ошибки
- Считают нагрузку без пусковых токов компрессора и сварки.
- Берут тонкий кабель ради экономии – перегрев и риск пожара.
- Ставят автомат большего номинала, чем держит провод.
- Забывают про УЗО и заземление во влажном помещении.
- Делают мало розеток и тусклый свет – потом доделывают «по живому».
